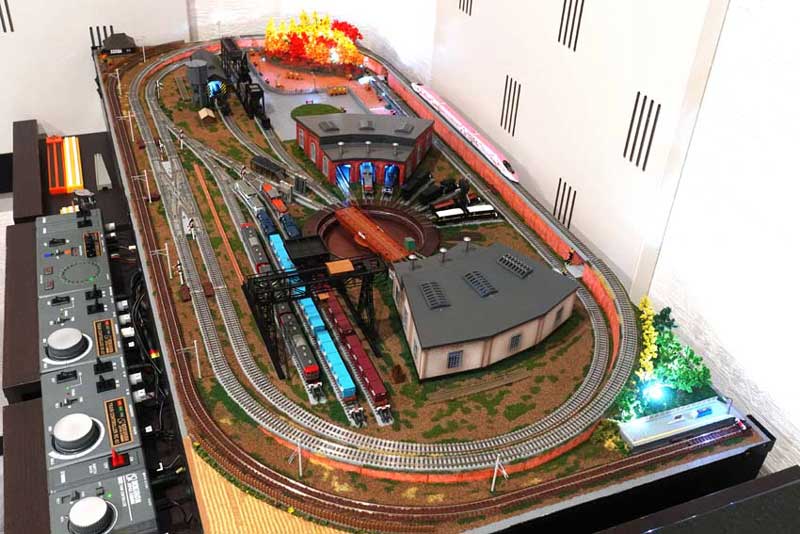

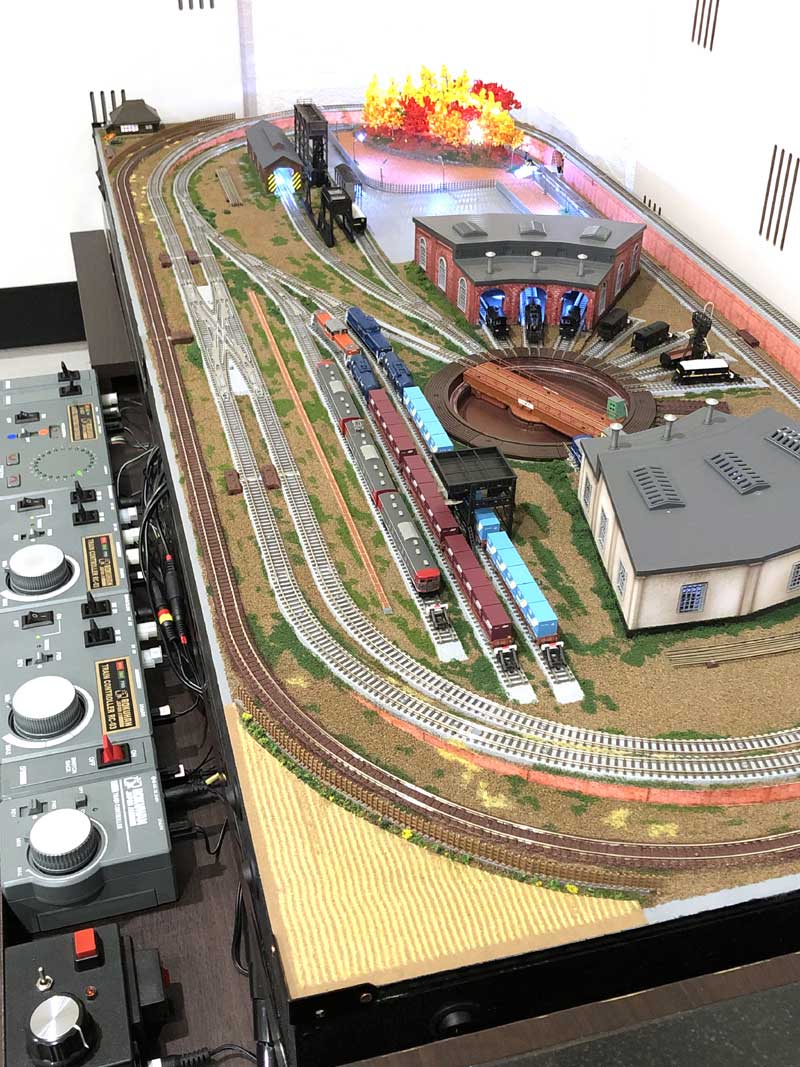

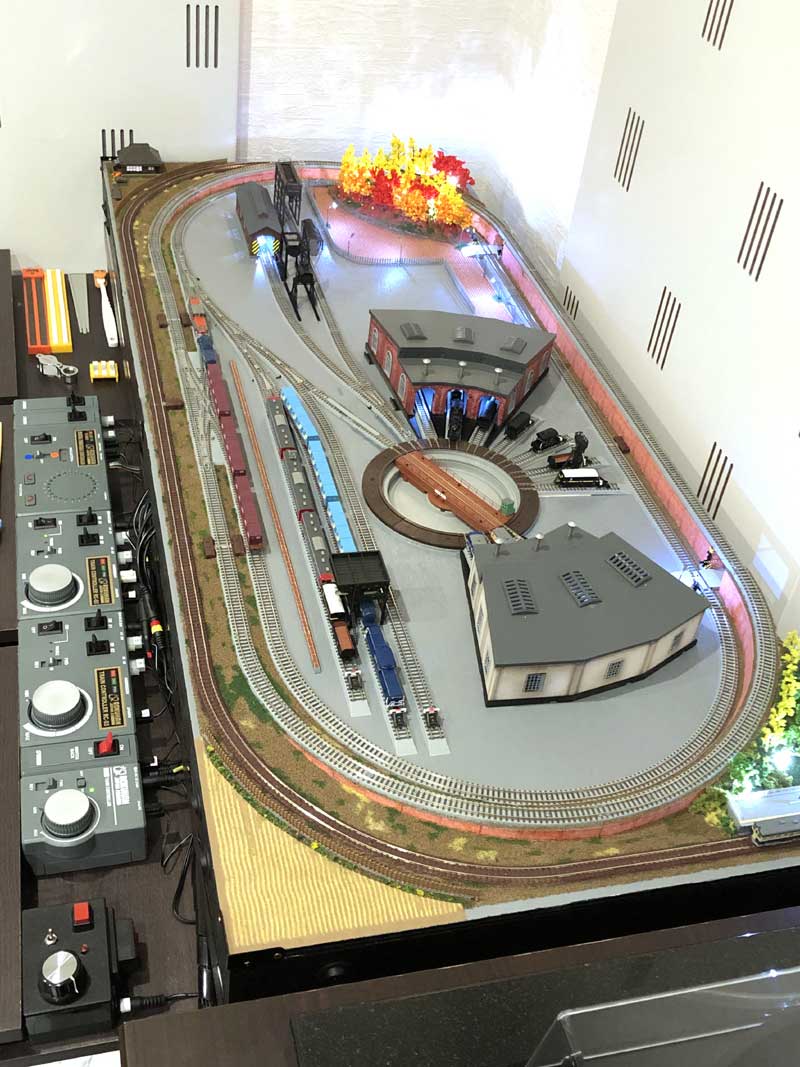

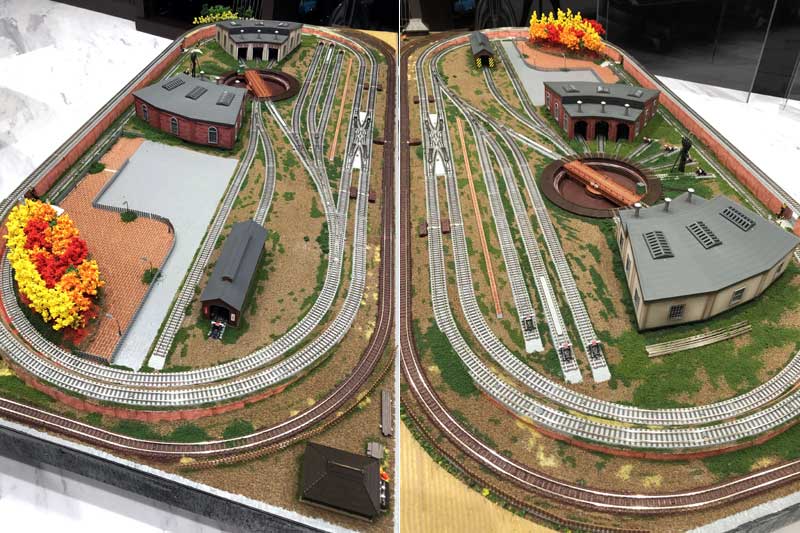

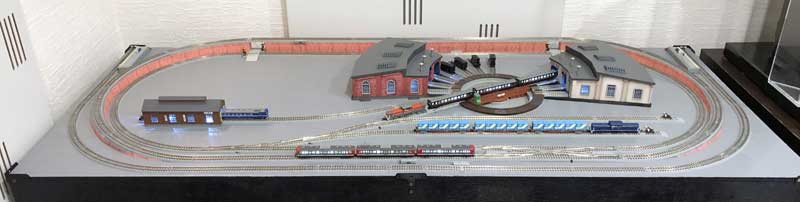

Z gauge 〜 Ｚゲージのジオラマ製作過程 〜　　【レイアウトの大きさ：幅 1,200mm／奥行 500mm】

【 レイアウトボードの製作 】　　　詳細は、こちらのブログ　をご覧ください。

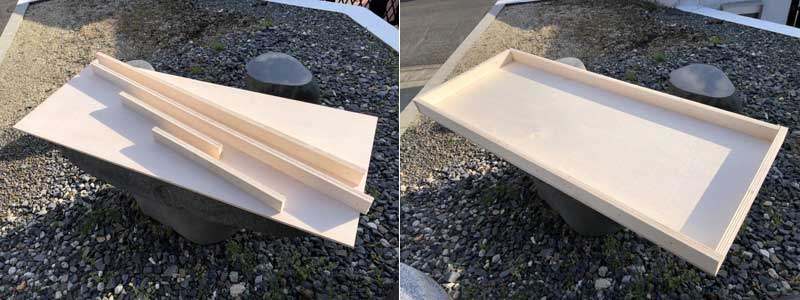

ホームセンターでボードを購入し、指定サイズで裁断していただいた材料。



�@ ターンテーブル（転車台）をレイアウトボードに埋め込むため、直径155mmの穴を開ける。
�A ターンテーブル用の穴を開けた後、レイアウトボード全体をペイントローラーを使用して塗装。

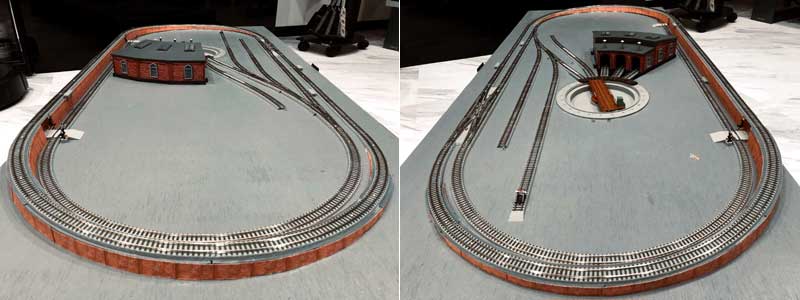

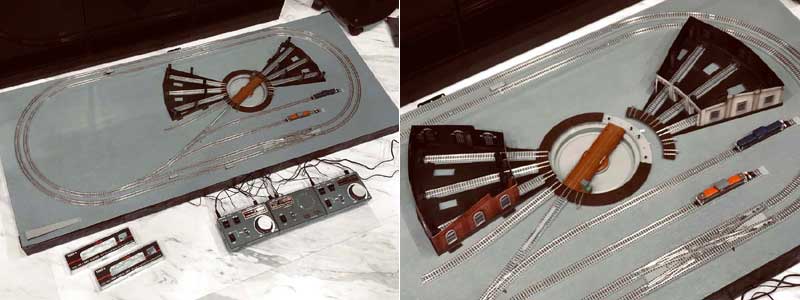

�B ターンテーブル用の穴にターンテーブルを固定し、計画どおりレイアウト設計が収まることを確認。

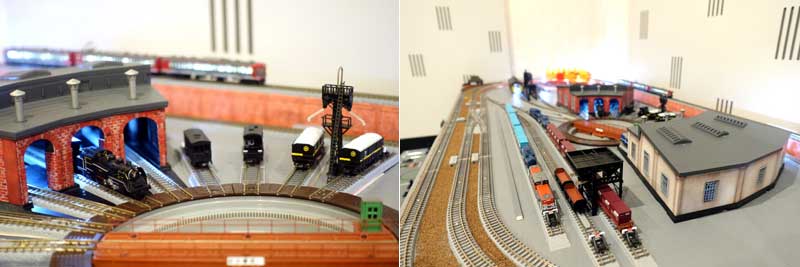

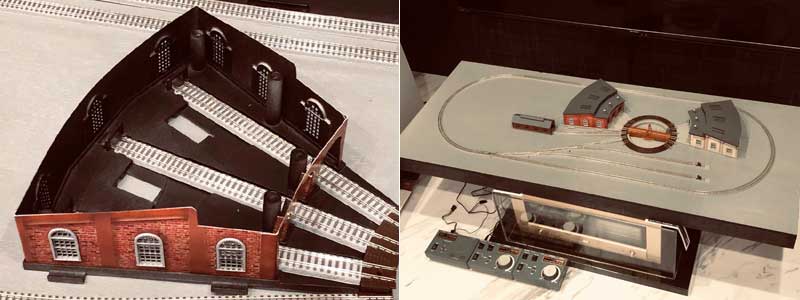

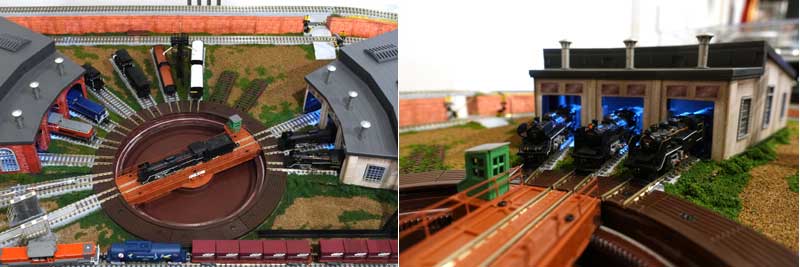

�C ターンテーブルと扇型機関庫間の動作・入出庫確認。



扇型機関庫の取付位置と機関庫内に取付けるLED照明用の配線コードを通す穴をマーキングする。

【 勾配橋脚の製作 】　　　詳細は、こちらのブログ　をご覧ください。

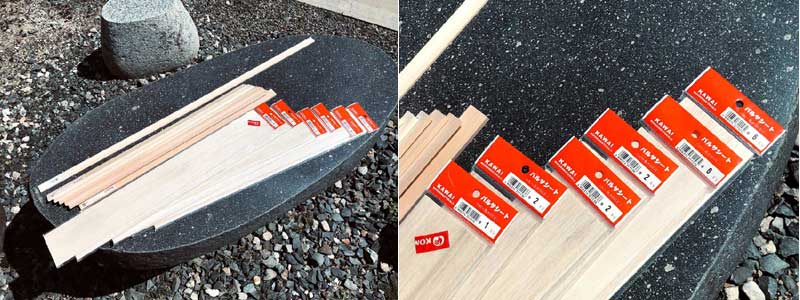

勾配橋脚を作成する材料として、厚みの異なるバルサシートと発泡スチロールを購入

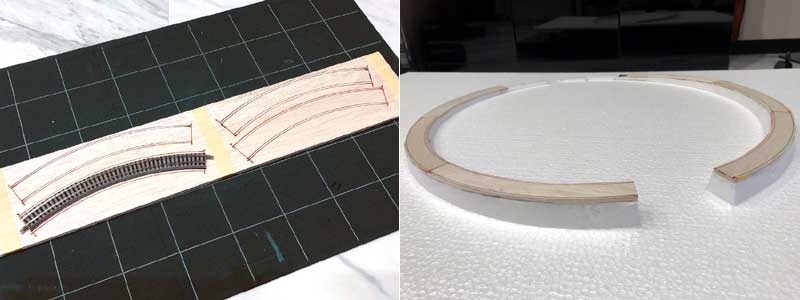

�@ 使用するカーブレールでバルサシートに型を取りカットする。

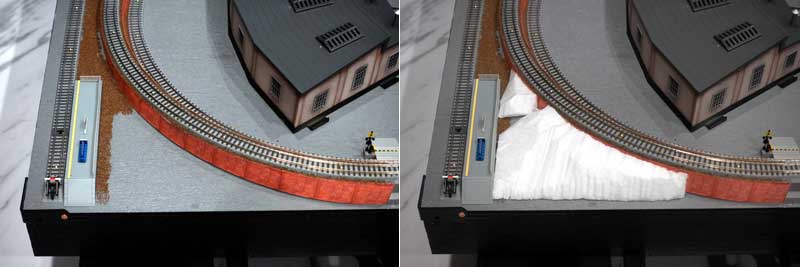

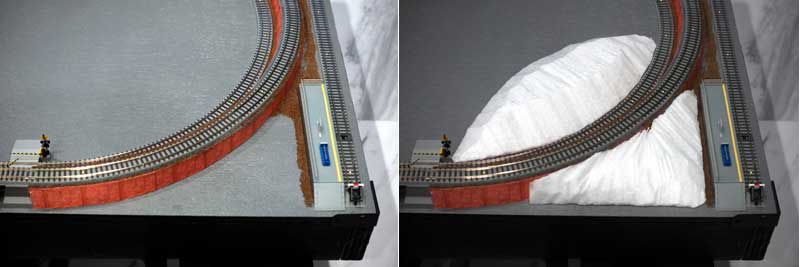

�A 発泡スチロール・カッターを使用して、カットしたバルサシートに合わせて発泡スチロールを勾配橋脚に仕上げる。

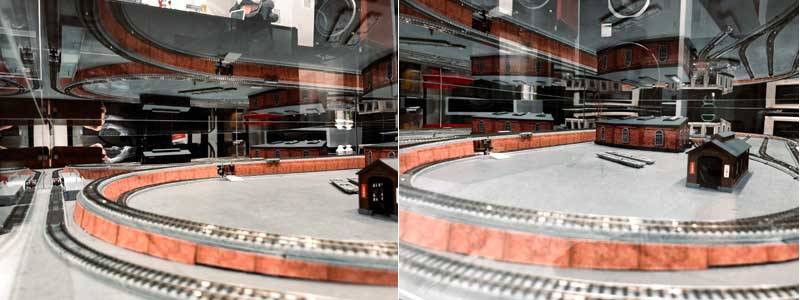

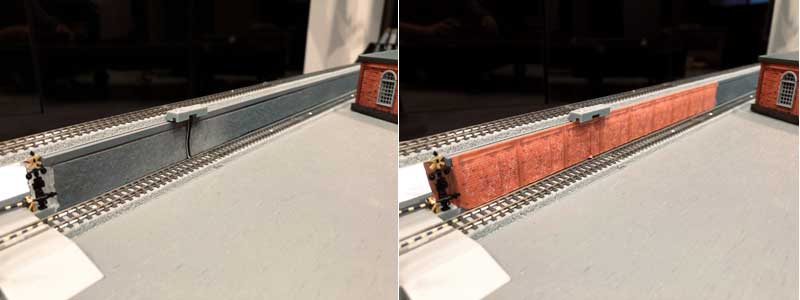

勾配橋脚の側面にレンガ調の壁紙を張り付ける
※ レンガ調の壁紙は、扇型機関庫の壁面をデジカメで撮影後し、パソコンで繋ぎ合わせて印刷したものを使用。



勾配橋脚全体に張り付けたレンガ調の壁紙

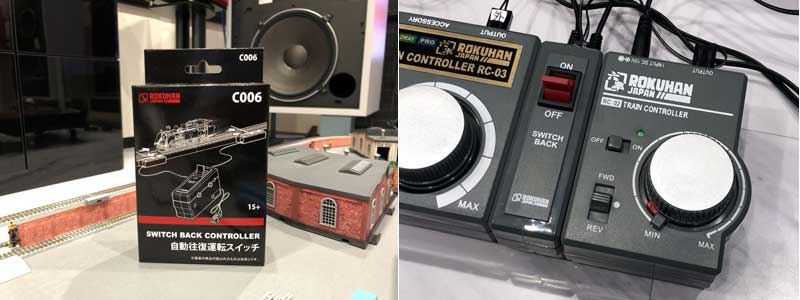

【 自動往復運転装置（スイッチバック）の設置 】　　　詳細は、こちらのブログ　をご覧ください。

この自動往復運転装置は、本体内部の基盤の加工によって、加速時間、減速時間、停車時間の設定が可能。

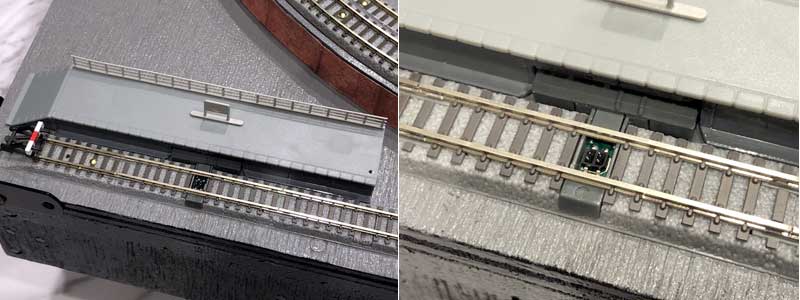

各レールにあるＤＣフィーダー用の差し込み口に、自動往復運転用のセンサーを始端・終端に取付け。

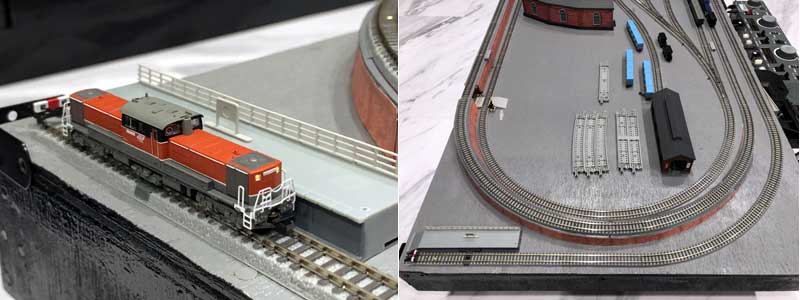

取付け後、始端・終端に設置したセンサーの反応確認と自動往復運転走行の動作確認。



自動往復運転区間は、レイアウトの外周にあるＵ字型のレール区間（それぞれの端にホームを設置）

【 アクリル製の特注ジオラマ・カバー 】　　　詳細は、こちらのブログ　をご覧ください。

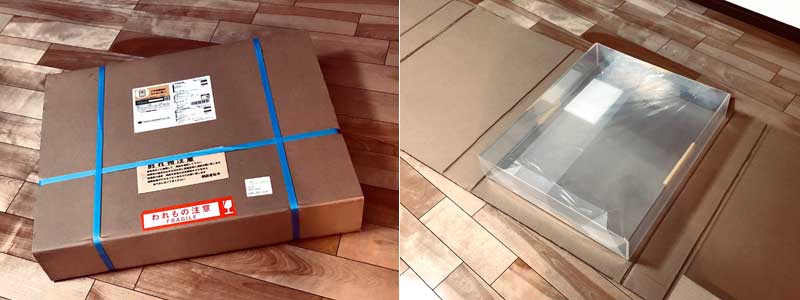

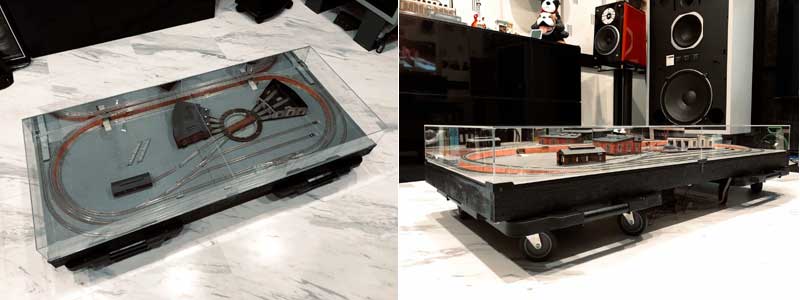

製作途中に届いた特注のアクリルカバー




レイアウトボード（幅 1,200mm／奥行 500mm）に綺麗に収まるように２分割（幅 600mm／奥行 500mm）でセットできるように特注。



主な目的は、ホコリの混入及びアクリルカバーをセットした状態でも運転が楽しめる事。

【 ストラクチャー（常緑樹・落葉樹及びわらぶき屋根農家）の設置 】

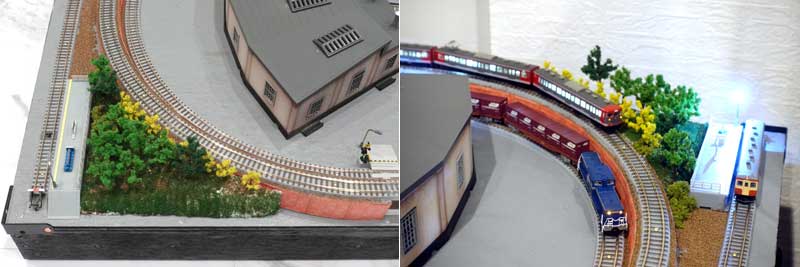

発泡スチロール・カッターである程度の形を揃えてから常緑樹を埋め込み、LED照明も併せて設置

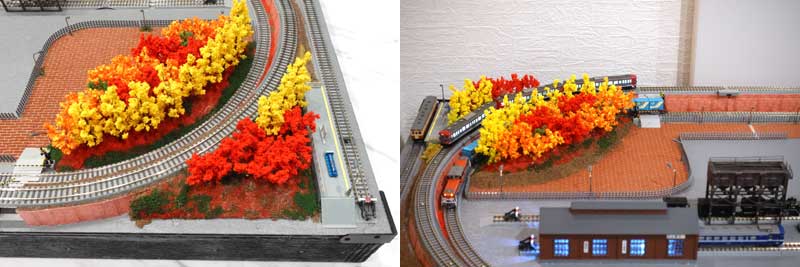

発泡スチロール・カッターである程度の形を揃えてから落葉樹を埋め込み、LED照明も併せて設置

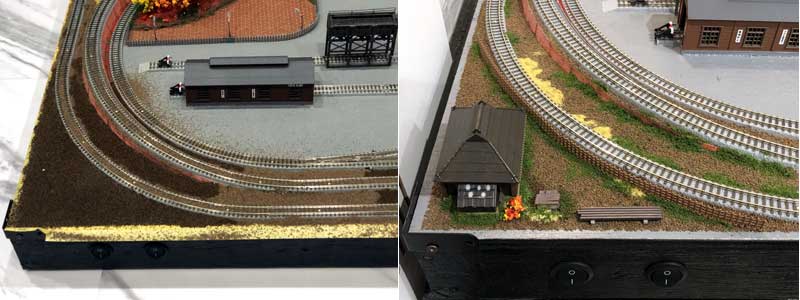

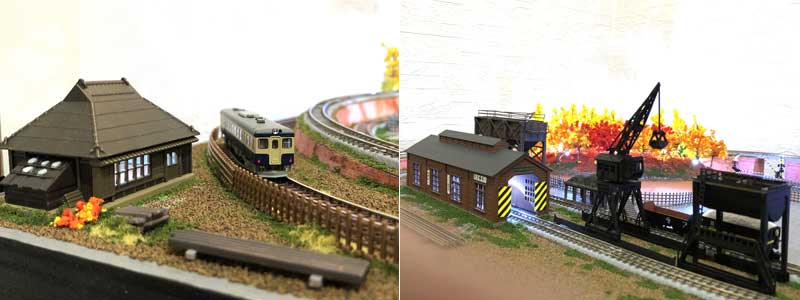

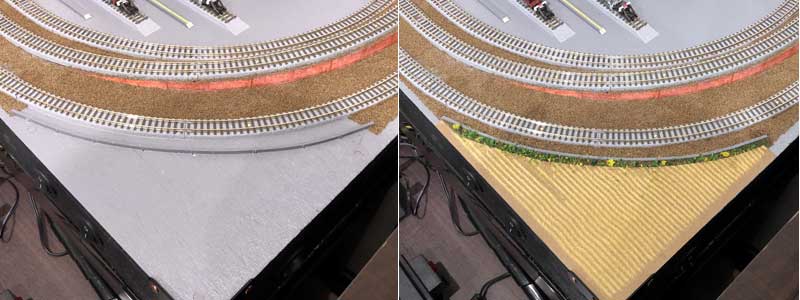

田畑とわらぶき屋根農家の設置と共にLED室内照明も併せて設置

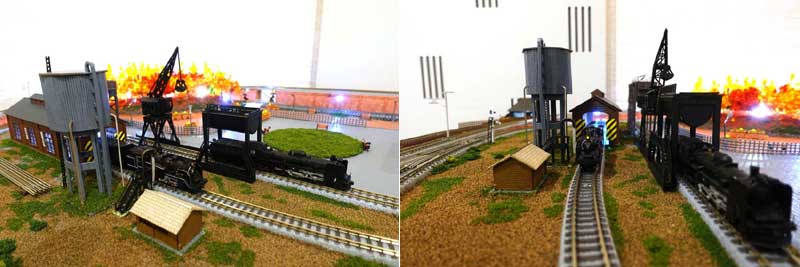

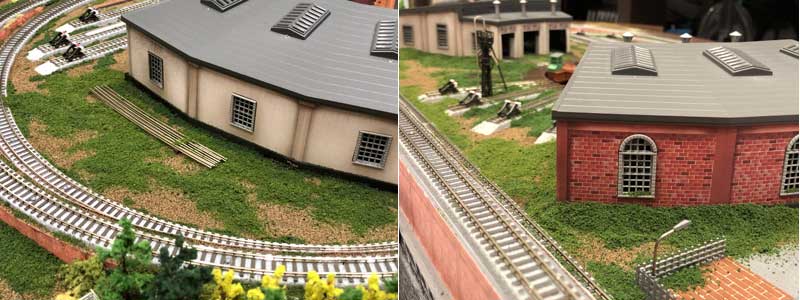

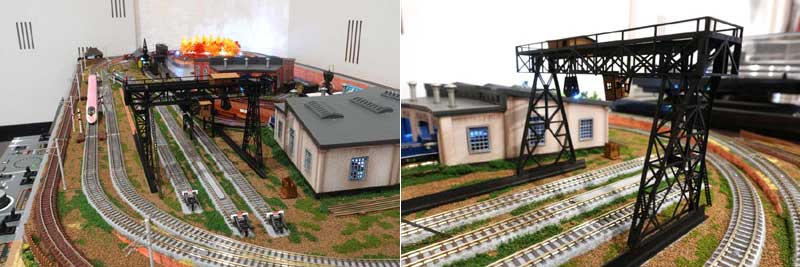

【 各種ストラクチャーの作成と設置 】

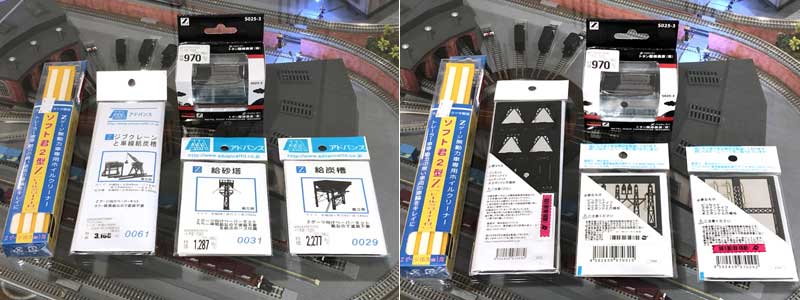

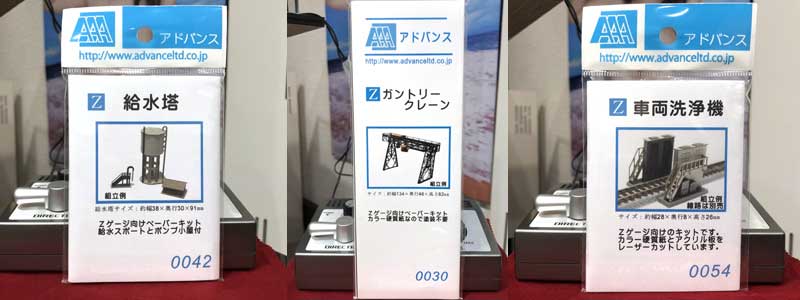

お馴染みのアドバンス社製の硬質紙とアクリル板をレーザーカットされた精密で精巧なストラクチャー。

ちなみに、制作に必要な道具は．．．
・ピンセット
・デザインナイフ
・アクリル用接着剤
・木工ボンド
・カッターマット

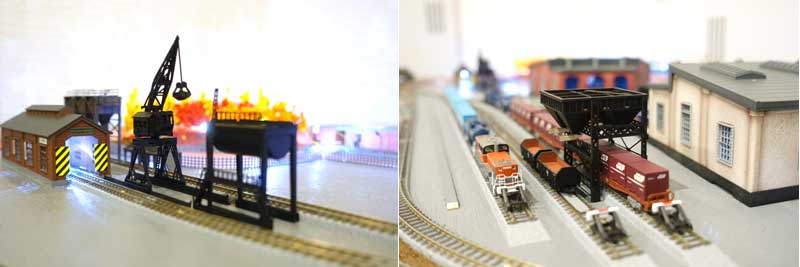

完成後．．．↓

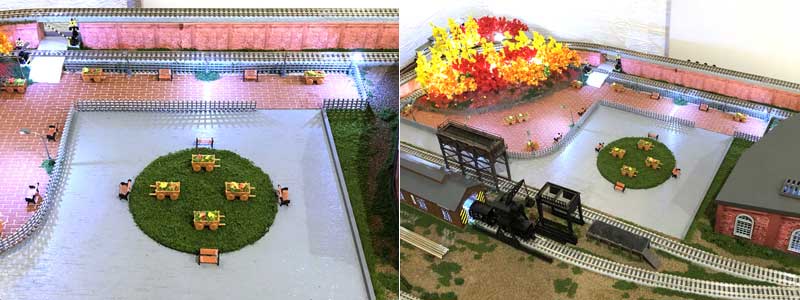

【 憩いの広場への芝生エリアの製作 】

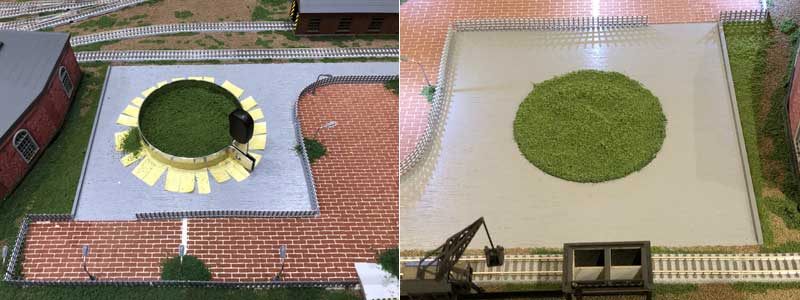

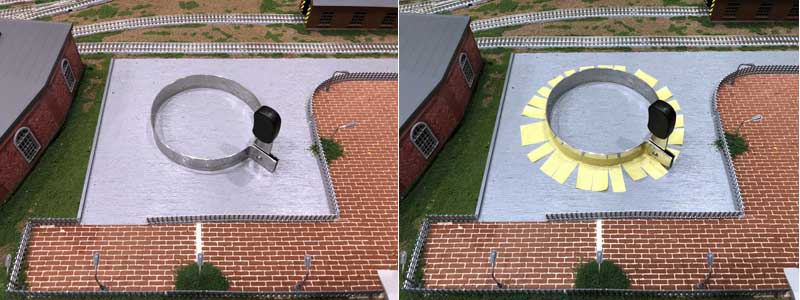

丸形の芝生エリア作成には、キッチン用品である目玉焼きリングを使用。



固定したリング内に明緑色パウダーを配布し薄めたボンドで固める。



パウダーが固まった後は、カート型花壇とベンチを設置。

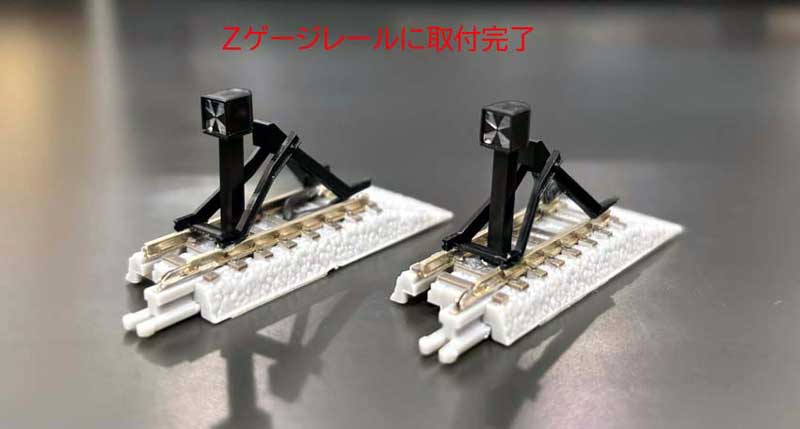

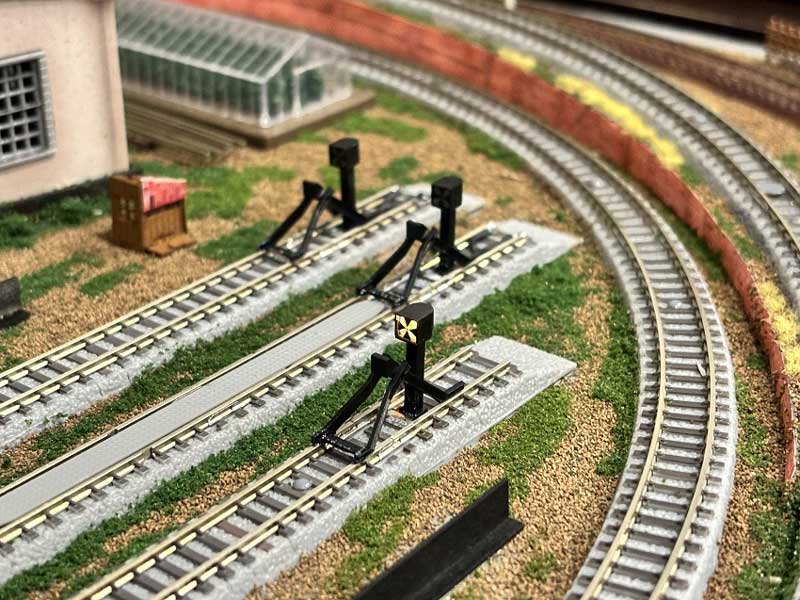

【 標識灯点灯仕様の車止め製作 】　　　詳細は、こちらのブログ　をご覧ください。

現在『車止め』レールの中で『標識灯点灯仕様』を製品化している主なゲージは
・ＨＯゲージ　⇒　『標識灯点灯仕様』の製品化あり
・Ｎゲージ　⇒　『標識灯点灯仕様』の製品化あり
・Ｚゲージ　⇒　『標識灯点灯仕様』の製品化なし（非点灯仕様のみ製品化）
では、製品化されてないのであれば、自分で作ってしまえば？　という事で、試しに作ってみました．．．汗。
